SoftTone Plafond 2.jpg

PANNEAUX
ACOUSTIQUES
MULTIFONCTIONNELS

softtone

Fabriqué au Québec

NRC. 0.85 - 1.00

press to zoom

press to zoom

press to zoom

press to zoom
1/7

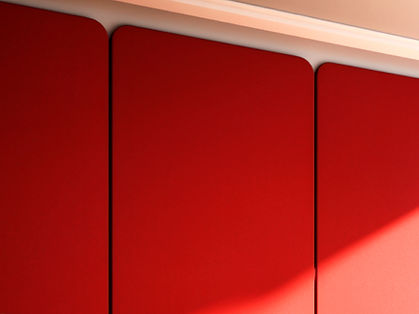

Combinant performance et une apparence rehaussée, les panneaux acoustiques SoftTone™ offrent des options de personnalisation illimitées. Un incontournable pour les architectes et décorateurs qui souhaitent intégrer le silence a leurs conceptions d'espaces intérieurs.

Fabriqués a partir d'un cœur de fibre de verre laminé permettant une absorption optimale du son et un contrôle précis de la réverbération peu importe l'application, ils sont conçus pour répondre aux besoins spécifiques de chaque projet. 100% personnalisables pour des réalisations spectaculaires.

  • Coeur acoustique en fibre de verre (6lb pi.cu/96kg m.cu )

  • Membranne acoustique FiberGuard

  • Bordures durcies en résine non toxique

  • Grand choix de tissus de finition

  • Dimensions standard et sur mesure (jusqu'à 48" x 120")

  • Haute performance NRC: 0.85 (1'') / 1.00 (2'')

  • Installation: mur, plafond plat, plafond suspendu


CARACTERISTIQUES


CAN UL S.102 (Classe 1)

Fumée: 45

Flamme: 5


NRC: 0.85 - 1.00


Contient jusqu'à 60% de matières recyclées

CHOIX DE COULEURS


DOCUMENTATION


FICHE PRODUIT


PERFORMANCE ACOUSTIQUE


CERTIFICATION IGNIFUGE

construction

Tissu acoustiquement transparent


Membranne acoustique FiberGuard

Coeur acoustique haute performance (6lb pi.cu/96kg m.cu)

Bordures résistantes aux impacts, résine à pénetration profonde

Également disponible en versions résistantes aux impacts

Limites de fabrication

Longueur du panneau (A):

  • Minimum:  4'' (100mm)

  • Maximum: 120'' (3050mm)

Largeur du panneau (B):

  • Minimum:  12'' (406mm)

  • Maximum: 48'' (1220mm)

A

B


Les panneaux acoustiques SoftTone sont conçus pour être fabriqués sur mesure et personnalisées selon les standards acceptables. Ces détails devraient être pris en considération lorsque vous spécifiez le produit:

FORMES SPÉCIALES: Les profils comportant des formes arrondies (comme les panneaux ronds SoftTone Halo) limitent le choix de tissu de finition. La collection de finis la mieux adaptée à ce type de panneau est le Connect. Toutefois, d'autres finis peuvent être acceptables selon les dimensions des panneaux. Contactez-nous pour discuter les options qui s'offrent à vous.

FINITION: Certaines couleurs de finis peuvent avoir un impact sur le prix final du panneau. Nottament, pour tous les finis clairs (blancs, blancs cassés et autres couleurs pâles) des frais supplémentaires sont applicable pour la double finition requise.

Formes standard

48'' (1220mm)

32'' (810mm)

24'' (610mm)

16'' (405mm)

12'' (305mm)

  • 16'' (305mm)

  • 24'' (610mm)

  • 32'' (810mm)

  • 48'' (1220mm)

  • 60'' (1220mm)

  • 72'' (1830mm)

  • 96'' (2440mm)

  • 120'' (1220mm)

Hexagones

48'' (1220mm)

32'' (810mm)

24'' (610mm)

16'' (405mm)

55.45'' (1408mm)

36.95'' (938mm)

24.71'' (627mm)

18.47'' (469mm)

Cercles

48'' (1220mm)

32'' (810mm)

24'' (610mm)

16'' (405mm)

Diamètre

Diamètre

Diamètre

Diamètre

Triangles équilatéraux

41.57''  (1054mm)

27.71''  (703mm)

20.79''  (528mm)

13.85''  (351mm)

48'' (1220mm)

32'' (810mm)

24'' (610mm)

16'' (405mm)

dimensions et limitations

Les panneaux SoftTone sont disponibles en dimensions standard et peuvent également être fabriqués sur mesure

installation


INSTALLATION MURALE / empalleurs

Les empalleurs permettent une installation rapide et facile tout en procurant une installation précise. Installez la quantite requise d'empalleurs a l'intérieur du perimetre du panneau (min 4'' a l'intérieur de la bordure) alignez le panneau et appuyez fermement sur la face du panneau. Pour les meilleurs résultats utilisez un adhésif de construction de type PL Premium sur les pics des empalleurs er sur le périmetre du panneau. Consultez les instructions d'installation pour plus de détails.

push emp.png

Mur

Panneau acoustique SoftTone

Empalleur

Les empalleurs sont recommandés pour ces scénarios d'utilisation:

  • Panneaux jusqu'à 16 pc de surface

  • Installation serrée ou à l'intérieur d'un cadre.

  • Panneaux dans des endroits a faible circulation tel que bureaux individuels, home studio etc.

  • Assemblages Geomatrix et ensembles de petits panneaux tels hexagones, triangles, diamants, etc.

PLAFOND / installation à plat

Installation à plat, sur barres z-clip

Détails:

- barres z-clip sur le dos du panneau installées en usine

- ancrages z-clip de plafond inclus (selon la dimension du panneau)

* les vis de plafond ne sont pas inclues et elles doivent être selectionnées en fonction de la composition du plafond.


*utiliser un adhésif de constrution des dans les ancrages. Référez-vous aux instructions d'installation détailées.

zclip detail2.png

Surface de plafond

Panneau acoustique SoftTone

Quincaillerie z-clip instalée au plafond

Barre z-clip installée en usine

Quincaillerie installée au plafond
Quincaillerie installée sur le panneau
cercle hang.png

PLAFOND / suspension

Le kit de suspension pour panneaux SoftTone comprend tout le nécessaire à une installation précise.

Inclus dans le kit (4 de chaque):

- ancrages rotatifs

- crochets de suspension ajustables

- cables architecturaux (72'')

* les vis de plafond ne sont pas inclues et elles doivent être selectionnées en fonction de la composition du plafond.
